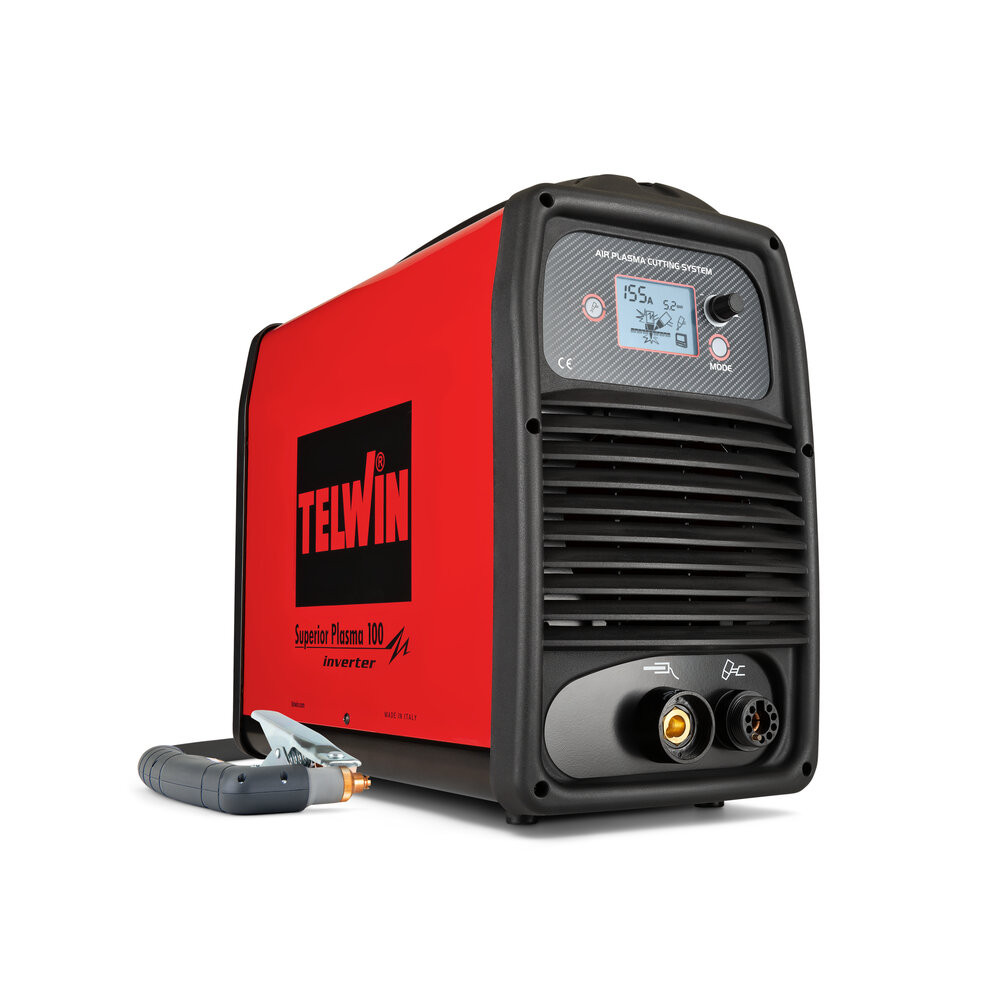

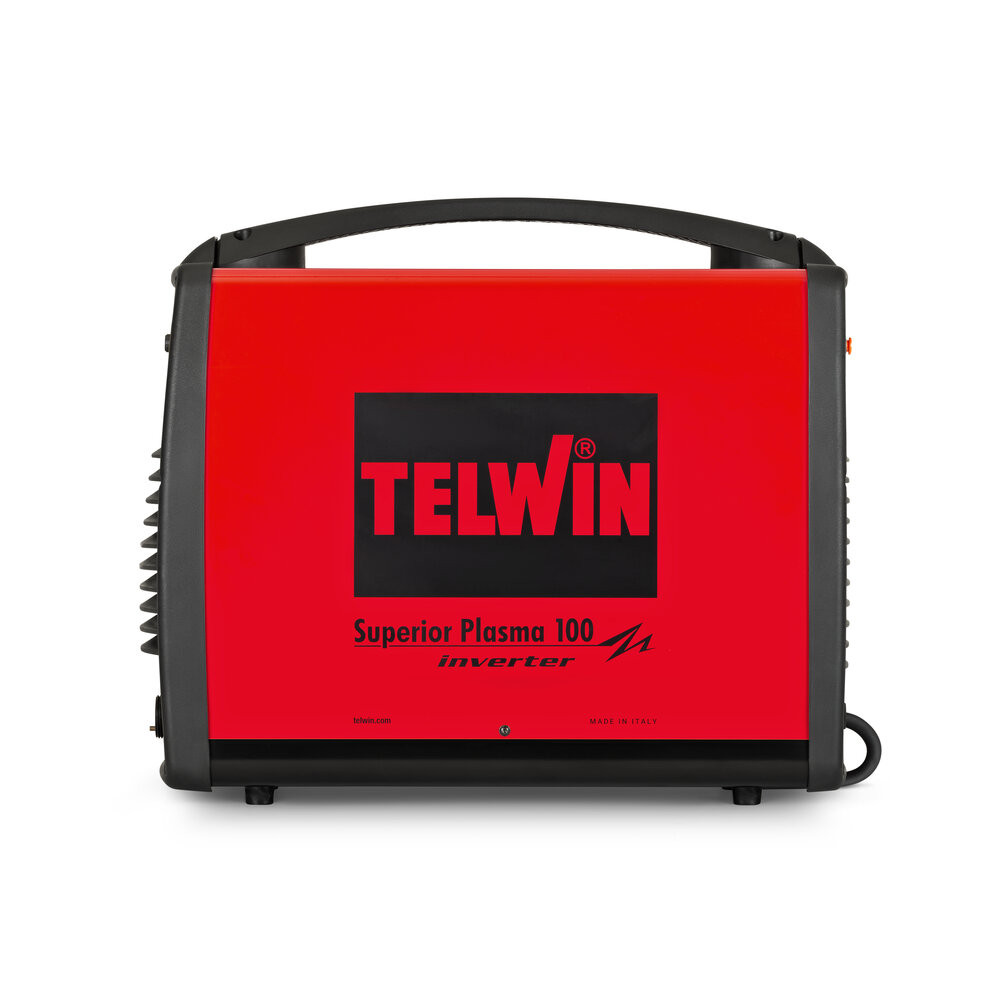

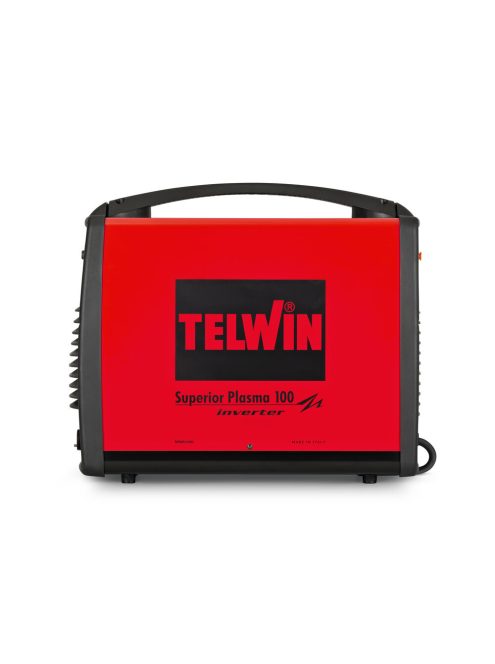

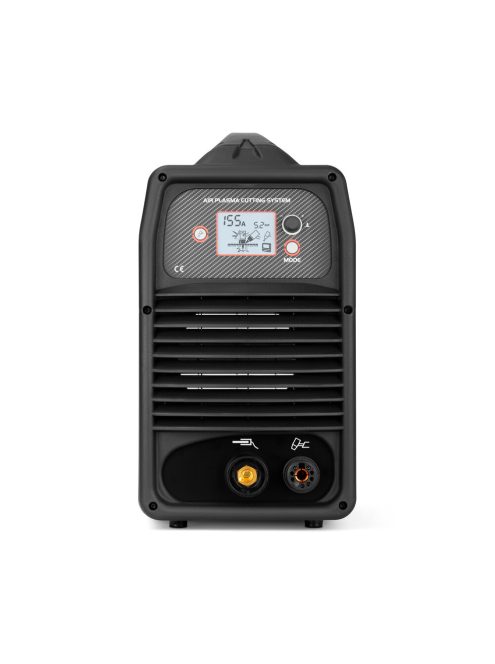

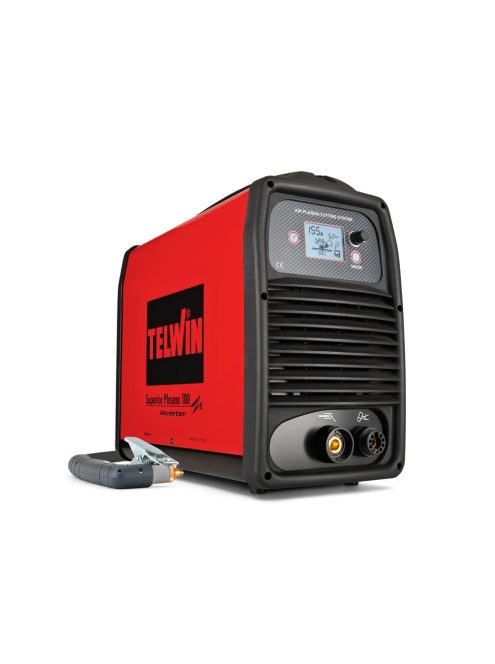

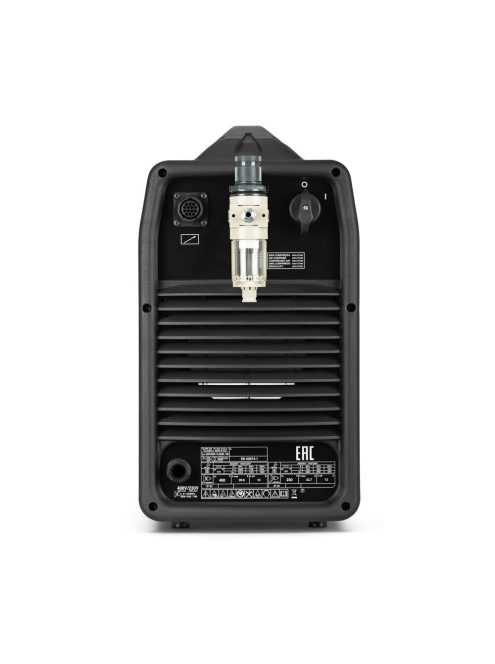

A Superior Plasma 100 három fázisú, inverteres, sűrített levegővel működő digitális kijelzős plazmavágó készülék, kontakt ívgyújtással.
Alkalmas kézi vágásra, de automatizált rendszerekkel (CNC) is összekapcsolható. Használható gyökfaragásra is.
Vágható anyagvastagság
A Superior Plasma 100 névleges maximum vágási anyagvastagsága 40 mm, de mint a plazmavágók általában ez is csak a névleges érték kb 80%-áig használható üzemszerűen, vagyis maximum 32 mm-es anyagok vághatók vele folyamatos üzemben.
A Superior Plasma 100 funkciói:
normál vágó üzemmód
rácsvágás üzemmód (nem kapcsol ki két rács között, folyamatosan vágható vele rácsos szerkezetű anyag is)
bekapcsolható 4 ütem: vágás közben nem kell folyamatosan nyomva tartani a pisztoly gombját, egy nyomásra indít, második nyomásra megáll
gyökfaragás üzemmód
Műszaki adatok
3 fázisú hálózati feszültség:400 V
Hálózati frekvencia:50 - 60 Hz
Hegesztőáram DC:30 - 100 A
Bekapcsolási idő DC:100 A - 30 %
Üresjárási feszültség DC:315 V
Hálózatból felvett áramerősség:20,8 A
Hálózati teljesítmény (MAX):13,5 kW
Teljesítmény tényező (cosphi):0,9
Hatásfok:87 %
Védettség:IP23
Max. Vágási vastagság:40 mm
Levegő szállítási igény:290 l/perc
Légnyomás:4-5 bar
Tömeg:15,8 kg
Méretek:47 × 19 × 35,5 cm
Kontakt ívgyújtású plazmavágó készülék
A kontakt gyújtás esetében egy kifejezetten ilyen típusú, mozgó elektródával szerelt pisztolyt használnak, amely leegyszerűsítve az alábbi módon működik:
Alapesetben az elektróda és a fúvóka rövidre van zárva.
Az indítógomb megnyomásakor a kiáramló levegő visszanyomja az elektródát, a rövidzár szikrázva megszakad, a levegő kifújja ezt és létrejön az úgynevezett pilot-ív.
A pilot-ívet a vágandó anyaghoz közelítve létrejön a vágó ív.
Fontos kiemelni, hogy a pisztolyt nem kell az anyaghoz érinteni, a kontakt ebben az esetben az elektróda és a fúvóka kapcsolatára utal indítás előtt.
Ugyanakkor nem tilos az érintkezés, ha szeretnénk vágás közben hozzá is érinthetjük a pisztoly végét a vágandó anyaghoz, ez nem okoz problémát a gép működésében.
A plazmavágás számos előnnyel bír:
akár festett, rozsdás felületű vezető anyagokon is alkalmazható
torzításmentes vágási felület
alacsony üzemeltetési költségek
biztonságos sűrített levegővel működik, nincs éghető gáz használat
A Superior Plasma 100 jellemzői:
könnyű és kicsi készülék
kényelmes kontakt ívgyújtás
vágás, rácsvágás és gyökfaragás funkció
2/4 ütem
nagy vágóáram stabilitás
automatizált rendszerekkel (CNC) is összekapcsolható

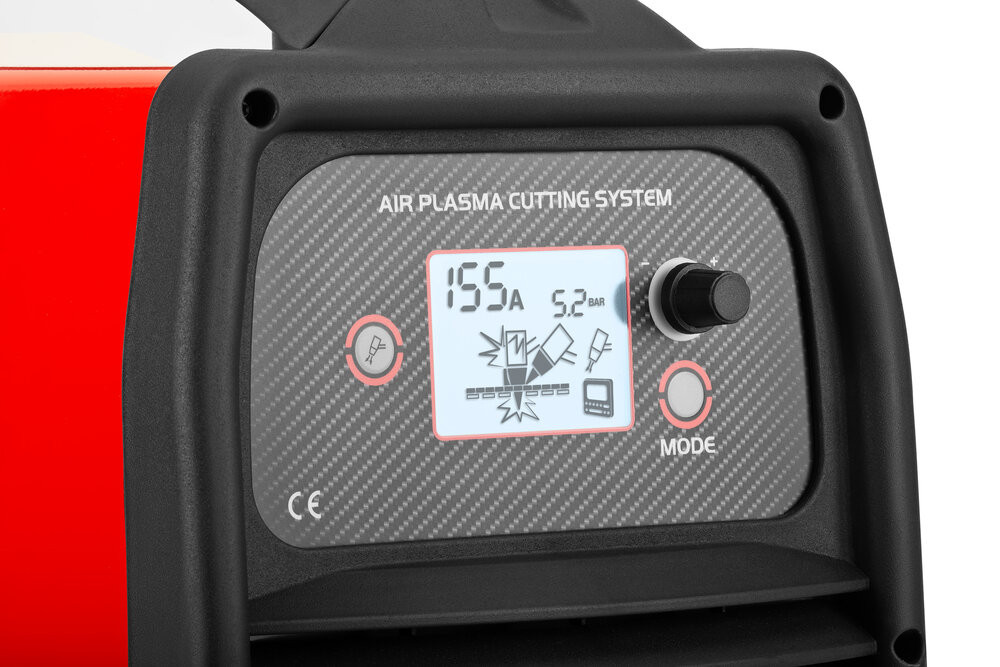

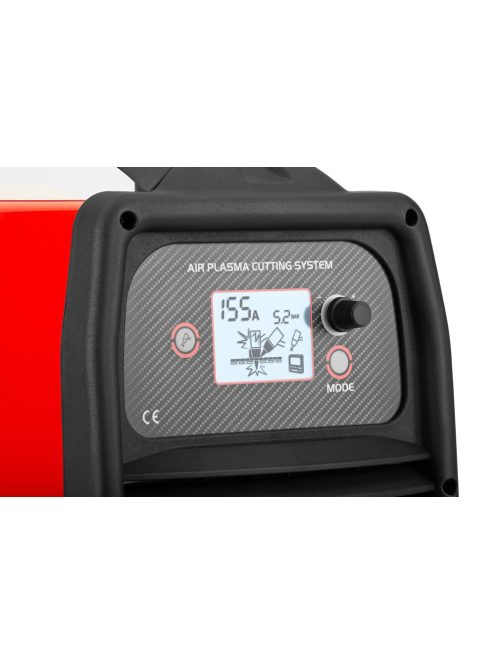

felhasználóbarát, könnyen olvasható és beállítható digitális kijelző
hővédelem, túlfeszültség, alacsony feszültség, túláram elleni védelem
pisztoly rövidzárlat és fáziskiesés elleni védelem

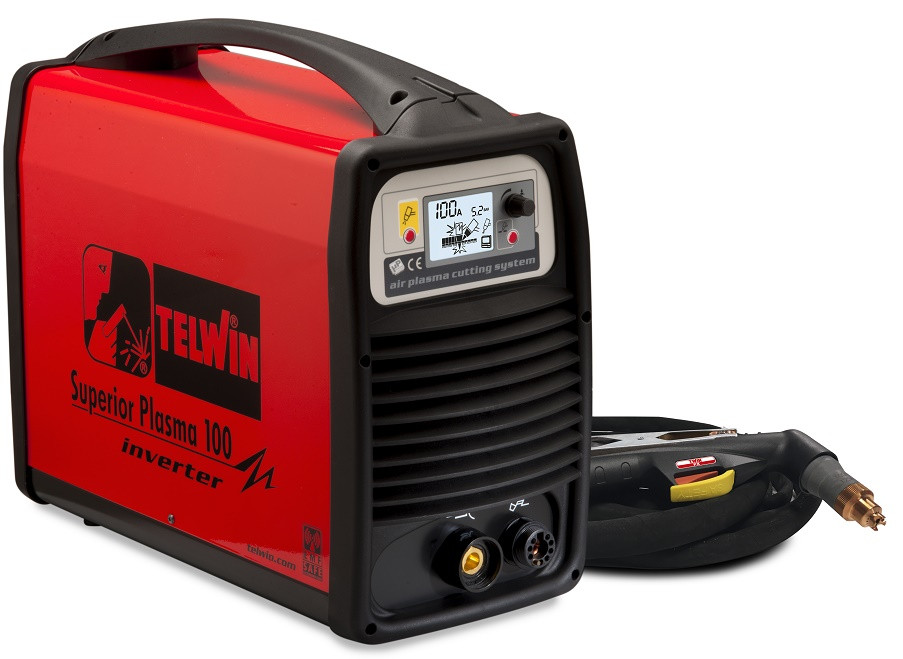

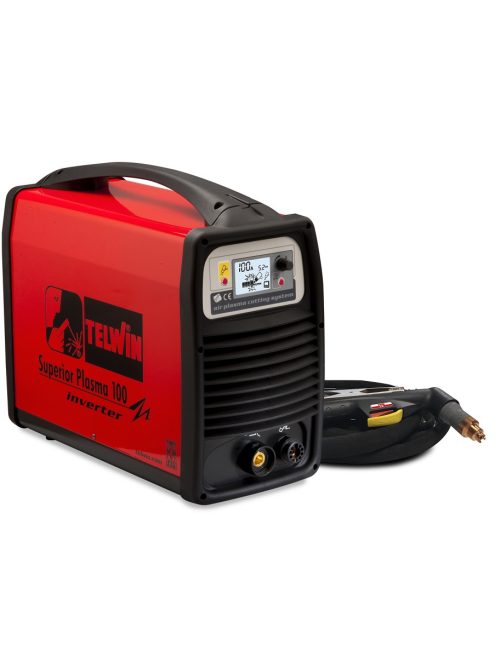

A gépet 6 méter hosszú kontakt gyújtású plazmavágó pisztollyal és 5 méteres testkábellel együtt szállítjuk.
A gép csak külön kompresszorral üzemeltethető, amely képes a műszaki adatokban meghatározott légszállításra.
